Рельсы железнодорожные все виды, типы, длина и размеры

01 мая’ 24

Рельсы — это основа инфраструктуры железных дорог. Их значение невозможно переоценить. Рельс железнодорожного пути выдерживает огромные нагрузки и обеспечивает плавное движение поездных составов. Основные функции рельсов включают:

• Поддержание веса поездов
• Обеспечение устойчивости и направления движения
• Снижение трения между колесами и поверхностью пути

Длина рельса варьируется в зависимости от типа и назначения железнодорожного пути, и может составлять от нескольких метров до нескольких десятков метров. Современные технологии позволяют производить рельсы длиной до 100 метров, что значительно сокращает количество стыков и повышает надежность пути.

История развития железнодорожных рельсов началась в XVIII веке с появления первых металлических путей. Первоначально рельсы изготавливались из чугуна, однако вскоре чугунные рельсы заменили более прочные и долговечные стальные. В XIX веке развитие железных дорог и необходимость повышения скорости и безопасности привели к значительным улучшениям в конструкции и материалах рельсов. С тех пор рельсы продолжают совершенствоваться, учитывая современные требования к грузоподъемности и скорости движения поездов.

Классификация

В современном мире рельсовые конструкции используются не только на железных дорогах, но также находят применение в горнодобывающей, строительной и других отраслях промышленности. Это обусловило появление различных типов рельсов, каждый из которых предназначен для определенных задач. Среди обширного ассортимента наиболее часто встречаются следующие виды:

Ширококолейные типы, такие как Р43, Р65, Р50, Р75, широко применяемые в строительстве железнодорожных путей и изготовлении стрелочных переводов. Их стандартные размеры составляют 25 и 12,5 метров в длину.

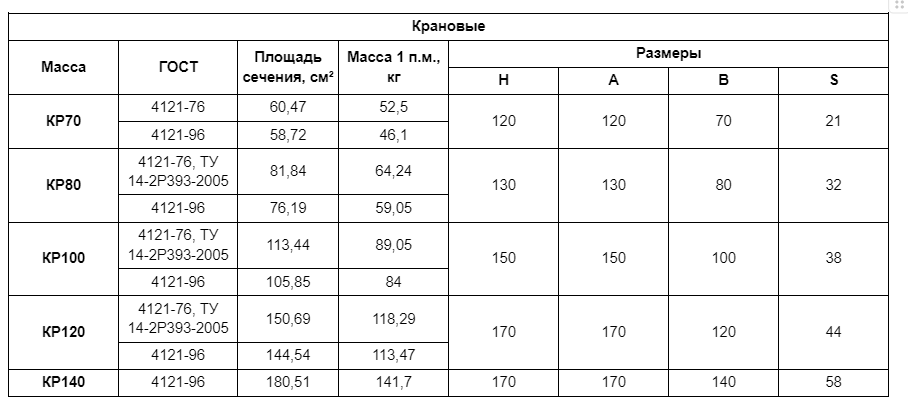

Крановые рельсы, включая КР70, КР80, КР100, КР120, КР140, с характерной длиной секции в 11 метров. Они отличаются повышенной массой и могут укладываться в несколько рядов в зависимости от требований - в два, три и даже четыре.

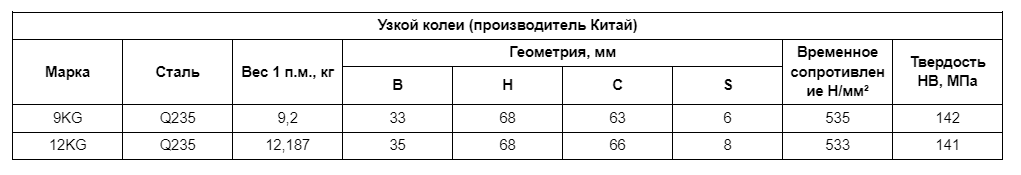

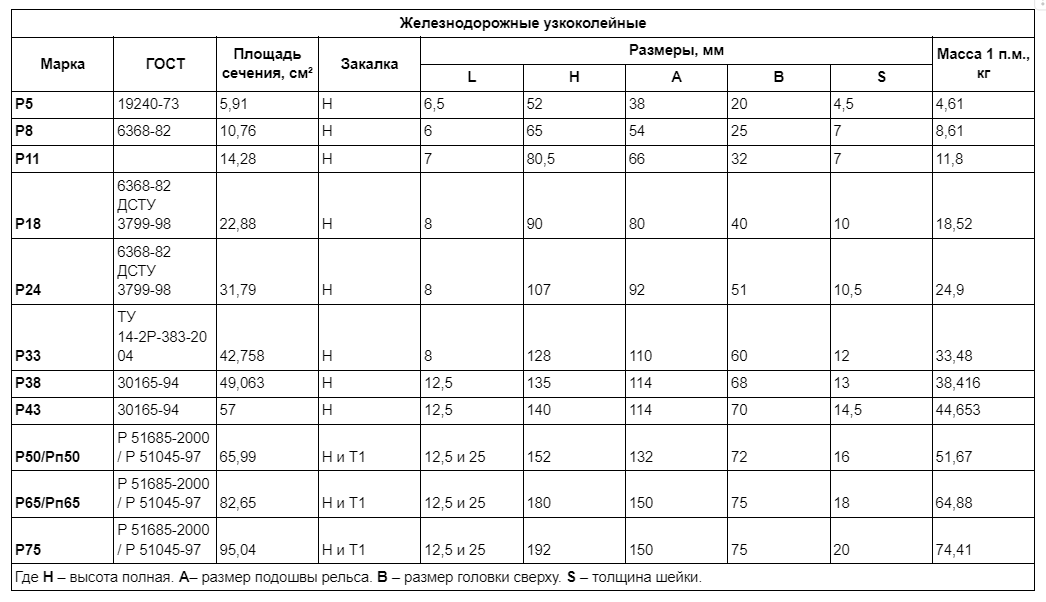

Узкоколейные рельсы Р18 и Р24 используются для монтажа путей с необходимостью узкой колеи, часто находят применение в шахтах и на карьерных территориях с ограниченным пространством, стандартом является длина в 8 метров.

Рудничные рельсы Р33 и Р38 обычно используются в подземных условиях для транспортировки тележек и небольших составов.

Трамвайные рельсы T58 и Т62, а также Р65 в некоторых случаях, применяются на отрезках трамвайных путей.

Рельсы также классифицируются по типу используемой стали, которая может быть:

• Мартеновской с маркировкой М (в настоящее время не используется);
• Конвертерной, обозначаемой буквой К;
• Электросталью с обозначением Э.

Готовые изделия могут отличаться по методу противофлокенной обработки:

• Изделия, подвергшиеся изотермической выдержке;
• Продукция с контролируемым охлаждением;
• Изделия из вакуумированной стали.

Дополнительно рельсы могут классифицироваться по качеству, наличию или отсутствию болтовых соединений, а также по длине, которая варьируется в зависимости от назначения и региона применения.

Исходные материалы для производства рельсов делят на:

• Слитки, которые обрабатываются для получения конструкций нужной формы;
• Непрерывно-литые заготовки (НЛЗ).

В зависимости от места прокладки различают рельсы для:

• Узкоколейных железных дорог;
• Ширококолейных путей;
• Подземных транспортных магистралей;
• Подвесных путей.

Типы по международным стандартам

Существует несколько международных стандартов, регулирующих производство и эксплуатацию железнодорожных рельсов. Одним из наиболее распространенных является стандарт UIC, разработанный Международным союзом железных дорог. Этот стандарт включает в себя такие типы рельсов, как UIC 60 и UIC 54, которые отличаются по весу и размеру. Длина рельса по стандарту UIC может варьироваться от 12 до 30 метров, что позволяет оптимально подобрать рельсы под конкретные условия эксплуатации.

Национальные стандарты

Кроме международных стандартов, существуют и национальные стандарты, которые регламентируют производство и использование рельсов в разных странах. В России, например, используются рельсы, соответствующие ГОСТ. Одним из наиболее популярных типов является рельс Р65, который обладает высокой прочностью и долговечностью. Длина таких рельсов обычно составляет 25 метров, что обеспечивает стабильность и надежность железнодорожных путей.

Длина железнодорожных рельсов

Стандартные длины рельсов являются основой для большинства железнодорожных путей. Наиболее распространенными длинами рельсов являются:



• 12,5 метров
• 25 метров
• 50 метров

Такие размеры позволяют оптимизировать процессы укладки и эксплуатации железнодорожных путей. Чем длиннее рельс, тем меньше стыков, что снижает износ колес подвижного состава и улучшает плавность хода поездов. Однако, при выборе длины рельса необходимо учитывать и особенности транспортировки и монтажа, поскольку более длинные рельсы требуют специального оборудования и условий для их перевозки.

Индивидуальные заказы на рельсы железнодорожные становятся все более актуальными в современных условиях. Заказчики могут потребовать специфические длины рельсов, адаптированные под уникальные условия эксплуатации. Особенности таких заказов включают:



• Учет географических и климатических условий
• Специальные требования к материалу и конструкции рельсов
• Необходимость в дополнительных обработках и покрытиях

Индивидуальные заказы позволяют максимально точно удовлетворить потребности заказчика, обеспечивая надежность и долговечность железнодорожного пути. Таким образом, правильно выбранная длина рельса и учет всех эксплуатационных условий играют важную роль в эффективной работе железнодорожной инфраструктуры.

Размеры железнодорожных рельсов

Ширина подошвы рельсов является одним из важнейших параметров, так как именно подошва обеспечивает устойчивость рельсов на шпалах. В большинстве случаев ширина подошвы рельсов варьируется от 70 до 150 мм, в зависимости от типа рельсов и их предназначения. Например, для магистральных железных дорог чаще всего используются рельсы с шириной подошвы 125 мм, что обеспечивает высокую устойчивость и долговечность.

Высота головки рельса также имеет большое значение для обеспечения надежной работы железнодорожного пути. Головка рельса – это та часть, по которой непосредственно движется колесо поезда. Высота головки может варьироваться от 35 до 75 мм. Для магистральных и высокоскоростных линий чаще всего применяются рельсы с высотой головки около 67 мм. Это позволяет снизить износ колес и улучшить плавность хода поездов.

Толщина стенки рельса является ещё одним важным параметром, который влияет на прочность и долговечность рельсов. Толщина стенки рельсов обычно находится в пределах от 10 до 30 мм. Для магистральных железнодорожных линий используются рельсы с толщиной стенки около 16 мм, что обеспечивает необходимую прочность и устойчивость к нагрузкам.

Производство и материалы

Производство железнодорожных рельсов начинается с процесса выплавки стали в доменных печах. Полученная сталь проходит несколько этапов очистки и обработки, после чего заливается в специальные формы для получения заготовок. Затем эти заготовки подвергаются горячей прокатке — процессу, при котором металл нагревается до высокой температуры и прокатывается через прокатные станы, придавая рельсам необходимую форму и размер. Современные технологии производства включают также использование компьютерного контроля и автоматизации, что позволяет добиться высокой точности и качества конечного продукта.

Основным материалом для производства железнодорожных рельсов является углеродистая сталь, обладающая высокой прочностью и износостойкостью. В зависимости от назначения и условий эксплуатации рельсы могут производиться из различных марок стали, каждая из которых имеет свои уникальные свойства. Например, для высокоскоростных железнодорожных линий используются рельсы из высокопрочной стали, способные выдерживать значительные нагрузки и вибрации. Также применяются легированные стали, содержащие добавки хрома, ванадия и других элементов, которые повышают коррозионную стойкость и долговечность рельсов.

Правильный выбор рельсов для железнодорожных путей имеет ключевое значение для обеспечения безопасности и эффективности транспортной системы. Различные виды, типы, длина и размеры рельсов играют важную роль в адаптации железнодорожной инфраструктуры к определённым условиям эксплуатации.

Современные технологии позволяют создавать рельсы с улучшенными характеристиками, которые способны выдерживать более высокие нагрузки и обеспечивать плавное движение поездов. В будущем можно ожидать внедрения новых материалов и инновационных решений, которые будут способствовать снижению эксплуатационных затрат и повышению безопасности. Внедрение инновационных технологий и материалов позволит сделать железнодорожный транспорт ещё более надёжным и эффективным, что в свою очередь положительно скажется на экономике и экологии.
