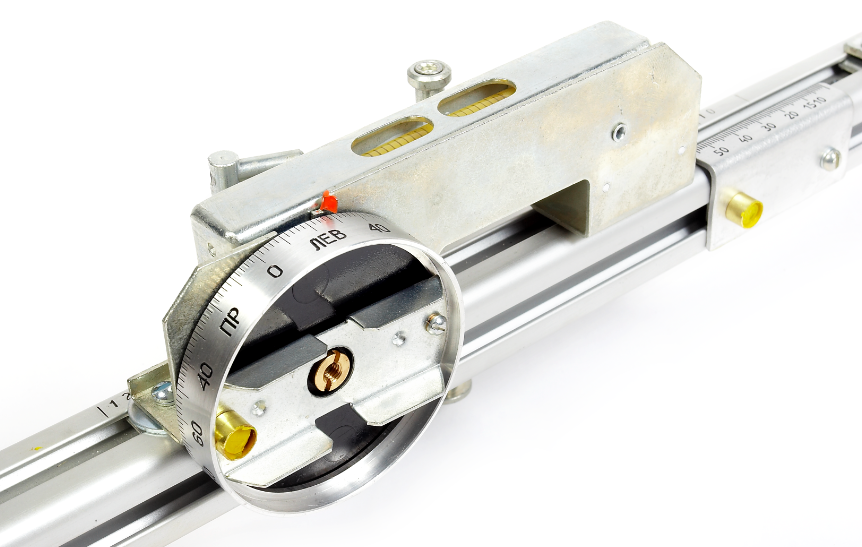

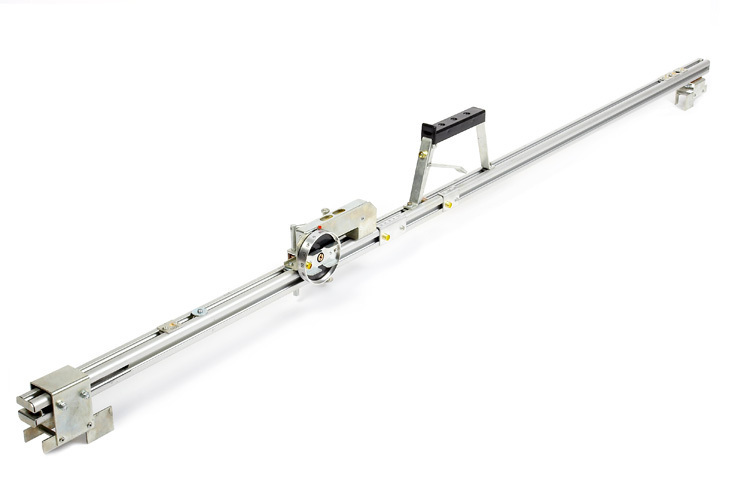

Шаблон путеизмерительный ПШ-1520В

27 850 ₽
*с учетом НДС
Добавить в заказ
Добавлен в заказ
Убрать
Купить в 1 клик

Условия сотрудничества

Рассчитать доставку

Размеры измеряемой жд колеи  от 1505 мм  до 1555 мм
Уровень рельсовой колеи, приведенного к базе 1600 мм от 0 до 160 мм
Ординаты переводных кривых от 100 до 1500 мм
Максимальное возможное измерение бокового износа     до 20 мм
Перепад высот остряка и рамного рельса -25...+20 мм
Износ сердечника и усовика от 0 до 25 мм
Погрешность измерений ±1 мм
Доп. погрешность при экстремальных температурах ±0,6 мм
Минимальное деление на линейной шкале / на уровне 1 мм / 2 мм
Электроизоляция 20 МОм
Вес 2,9 кг
Габаритные размеры 1690х60х190 мм

ШАБЛОН ПШ-1520В ИЗМЕРЯЕТ:

  • расстояние между параллельными рельсами - ширину пути,
  • перепад высот между параллельными рельсами,
  • размеры углублений,
  • контрольные параметры стрелочных переводов,
  • расстояние от сердечника до контррельса, от контррельса до усовика,
  • ориентировочный размер износа рельса сбоку

ПШ-1520В ДОПОЛНИТЕЛЬНО ИЗМЕРЯЕТ (ПО СРАВНЕНИЮ С БОЛЕЕ ПРОСТОЙ МОДЕЛЬЮ ПШ-1520):

  • перепад высот между остряком и рамным рельсом,
  • износ сердечника и усовика сверху,
  • дефекты поверхности рельсов.
шаблон путеизмерительный ПШ-1520 1 шт.
паспорт 1 шт.
руководство по эксплуатации 1 шт.

Описание

Шаблон путевой ПШ-1520В.

Измерительный инструмент, используемый на железной дороге для определения характеристик рельсовой колеи и стрелочных переводов.
