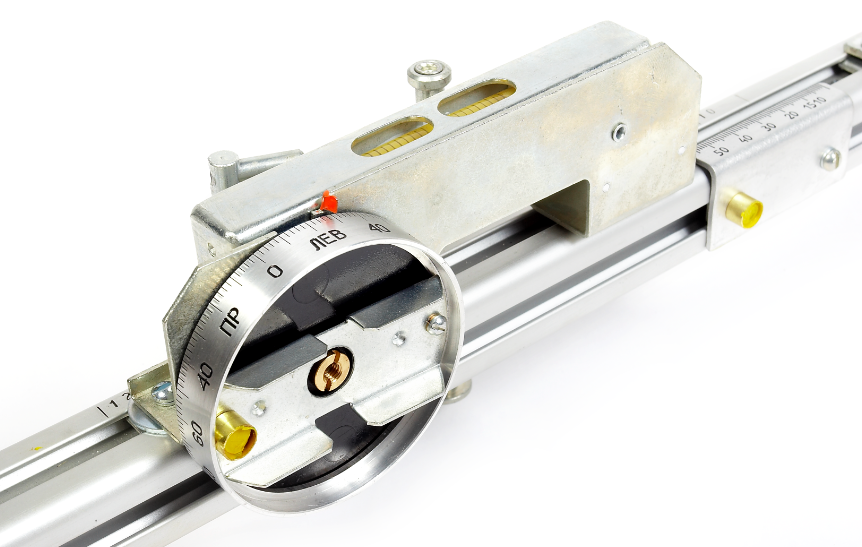

Шаблон путеизмерительный ПШ-1520 (аналог ЦУП-1)

19 100 ₽
*с учетом НДС
Добавить в заказ
Добавлен в заказ
Убрать

Условия сотрудничества

Рассчитать доставку
Масса 3,5 кг
Размер (д/ш/в) 1710х100х232 мм
Диапазон измерения ширины колеи 1505-1550 мм
Диапазон измерения возвышения одного рельса относительно другого 0-160 мм
Диапазон измерения ординат переводных кривых 100-1500 мм
Диапазон измерения расстояния сердечник крестовины-контррельс 1400-1500 мм
Диапазон измерения расстояния контррельс-усовик 1420-1450 мм
Диапазон измерения ширины желобов 40-140 мм
Диапазон измерения величины бокового износа путевого рельса 0-20 мм
Цена деления линейных шкал 1 мм
Цена деления шкалы уровня 2 мм
Пределы допускаемой основной погрешности измерений ± 1 мм
Электрическое сопротивление изоляции не менее 20 Ом

Путеизмерительный шаблон ПШ-1520 предназначен для измерения параметров рельсовой колеи.

ПШ-1520 позволяет определить ширину рельсовой колеи, возвышение одного рельса над другим, контрольные расстояния стрелочных переводов, ординаты переводных кривых, боковой износ рельсов.

Путеизмерительный шаблон является неотъемлемым инструментом при осмотрах железнодорожного  пути и производстве выправочных работ. ПШ-1520 является прибором высокоточных измерений, раз в три месяца необходимо производить калибровку путеизмерительного шаблона.

шаблон путеизмерительный ПШ-1520 1 шт.
паспорт 1 шт.
руководство по эксплуатации 1 шт.

Описание

Шаблон путеизмерительный ПШ-1520.

Отличия от ЦУП-1:

  • У ПШ1520 круговая шкала вертикальная, у ЦУП1 горизонтальная.
  • Для измерения желоба, ординат, расстояния между сердечником и контррельсом шаблоном ПШ1520 требуется произвести расчет (сложить 2 числа). ЦУП1 сразу выдает окончательное значение.
  • ПШ1520 дополнительно определяет боковой износ рамного рельса.
