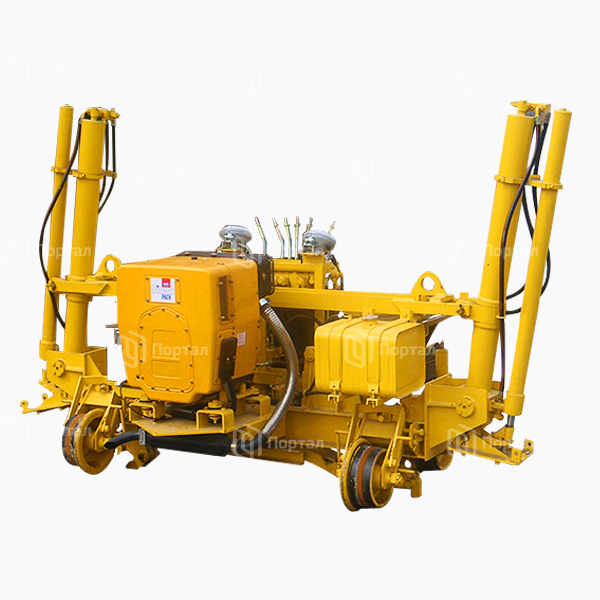

Путерихтовочная машина RV100

по запросу

Добавить в заказ

Добавлен в заказ
Убрать

Купить в 1 клик

Условия сотрудничества

Доставка
Международная и междугородняя
в срок до 10 дней
Оплата
Гибкие условия оплаты
Гарантия и возврат
Гарантия 1 год

Рассчитать доставку

Распечатать

Характеристики
Область применения

Масса	1300 кг
Размер (д/ш/в)	2050x2660x1700 мм

Ширина колеи	1 520 мм
Минимальный радиус преодолеваемой кривой	50 м
Максимальная скорость (в двух направлениях)	18 км/ч
Усилие подъемки	20 тн
Ход гидроцилиндра подъемки	1 150 мм
Усилие рихтовки	10 тн
Ход рихтовки	±360 мм
Дизельный двигатель	Hatz 1D 81 C
Мощность при 3000 об/мин	10 кВт (13,6 л.с.)
Электрический стартер	12 В
Емкость топливного бака	28 л

Гидравлический насос, макс. расход	58 л/мин
Гидромотор, расход при 1500 об/мин	51,5 л/мин
Рабочий объем	34,39 см3
Максимальное давление	270 бар
Максимальная скорость	3000 об/мин
Мощность при 1000 об/мин	4,8 кВт

Гидроцилиндры подъемки пути
Суммарное усилие	2x10000 = 20000 даН
Ход гидроцилиндра подъемки	1 150 мм

Емкость масляного бака	56 л

Диаметр колес	250 мм
Аккумуляторная батарея	70 A-ч -12 В
Стартер электрический	12 В

Путерихтивочная машина модели RV 100 соответствует стандартам ЕС и является современным и мощным механизмом, который может осуществлять следующие операции:

Подъемка рельсошпальной решетки
Подъемка рельсов для замены прокладок
Ремонт рельсовых стыков
Рихтовка пути, в том числе после подбивки или выправки

Эта легкая и надежная машина обладает большой мобильностью и снабжена устройством разворота и снятия с пути.

Описание

Прочная рама представляет собой сварную металлоконструкцию.

Гидравлическая трансмиссия выполнена с применением сдвоенного гидронасоса с постоянным расходом, который приводится в действие двигателем.

Гидромотор приводит в движение заднюю ось посредством цепного редуктора и двух карданных валов, оборудованных защитой. Рычаг позволяет включать подачу гидравлической жидкости от гидронасоса к гидромотору.

Два гидроцилиндра для подъемки пути. Они оснащены пластиной, позволяющей машине прочно опираться на балласт во время работы. Кроме того, каждый гидроцилиндр снабжен гидрозамком, который предотвращает неожиданное опускание рельсошпальной решетки в случае неисправности в гидравлической системе.

Гидроцилиндр рихтовки обеспечивает наклон двух вертикальных цилиндров.

Удержание пути обеспечивается с помощью двух рельсовых захватов, управляемых гидравлически, при этом их открытие и закрытие выполняются оператором.

Машина оснащена стояночным тормозом, который воздействует на колеса. Во время движения торможение осуществляется посредством гидромотора трансмиссии. Когда снижается скорость вращения двигателя, немедленно снижается расход гидромотора. В этом случае он играет роль тормоза. Полная остановка машины и ее неподвижность обеспечиваются посредством тормоза обратного действия и стояночного тормоза.
