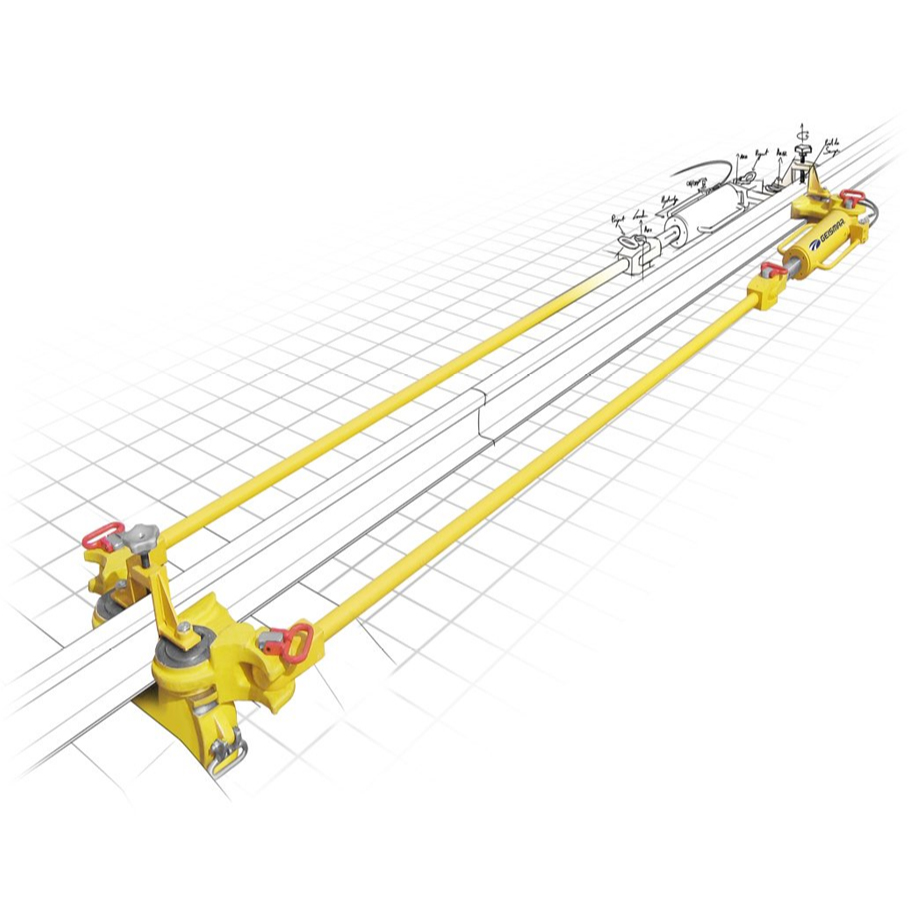

Натяжитель рельсовых плетей TH70VL

по запросу
цена
шт
Добавить в заявку
Характеристики
Область применения
Комплектация
Масса 295 кг
Размер (д/ш/в) 3000x750x490 мм
Максимальное тяговое усилие 700 кН (≈70 т)
Максимальное усилие толкания 700 кН (≈70 т) (без тяг)
Максимальное рабочее давление (тяга) 585 бар
Максимальное рабочее давление (толкание) 440 бар
Ход гидроцилиндров 380 мм
Расстояние между тягами 375 мм

Гидравлический натяжитель рельсов TH70VL специально разработан для необходимого удлинения рельсов при укладке и сварке рельсовых плетей в пути.

Аксессуары и опции:

  • Пара арок, включая промежуточный хомут, для использования рельсорезного или рельсосверлильного станка, во избежание заклинивания отрезных дисков и сверел
  • Набор гидравлических шлангов с двумя 3-канальными вентилями для одновременного питания двух гидравлических натяжителей рельсовых плетей TH70 VL.

Описание

Натяжитель TH70VL Geismar (Жейсмар) позволяет также, благодаря гидроцилиндрам двустороннего действия, путем толкания компенсировать внутренние напряжения при резке рельсов без риска заклинивания режущего полотна или диска. При этом применяются арки, поставляемые в качестве опции (см.параграф "Аксессуары и опции за дополнительную плату").

Будучи полностью разборным, этот натяжитель легко устанавливается силами двух человек за несколько минут.

Этот тип натяжителя имеет преимущество в том, что он не нарушает габарит и позволяет пропускать подвижной состав.

Состав натяжителя:

  • 2 гидроцилиндра двустороннего действия; каждый гидроцилиндр имеет две вилки, две ручки для переноски и два гидравлических фитинга для подключения к гидравлическому контуру;
  • 4 эксцентрических зажима (2 слева и 2 справа) из высокопрочной легированной стали, каждый с ручкой для переноски и штифтом, снабженным защитной цепочкой;
  • 2 С-образных хомута из высокопрочной легированной стали, каждый с двумя обработанными цапфами для установки эксцентриков; эти хомуты укладываются под рельс и не нарушают габарит, что позволяет выполнять пропуск подвижного состава;
  • 4 полукруглых щеки из углеродистой закаленной стали, которые поворачиваются в хомутах, указанных выше;
  • 2 съемные тяги из высокопрочной легированной стали, каждая из которых имеет вилку, шип и штифт с защитной цепочкой;
  • комплект из 2 рукавов высокого давления с Т-образными быстроразъемными фитингами (разного типа, чтобы обеспечить правильность монтажа) для подключения гидроцилиндров к насосу;
  • гидростанция - определяется в соответствии с требованиями заказчика:
    • Ручной насос с двумя скоростями подачи;
    • Гидростанция с 4-тактным бензиновым двигателем Honda;
    • Гидростанция с 4-тактным бензиновым двигателем Briggs & Stratton.

В любой момент времени величина усилия тяги или толкания может быть изменена путем регулировки гидравлического давления в зависимости от колебаний температуры окружающей среды и, соответственно, рельса.

Сила тяги, приложенная к концам рельсов, помогает поддерживать их в правильном положении в горизонтальной и вертикальной плоскостях и в продольном направлении, что позволяет избежать деформации во время операции сварки и не допускать напряжений осадки в сварном стыке.
